Wie messe ich einen Schließzylinder? Grundlagen des Zylinders

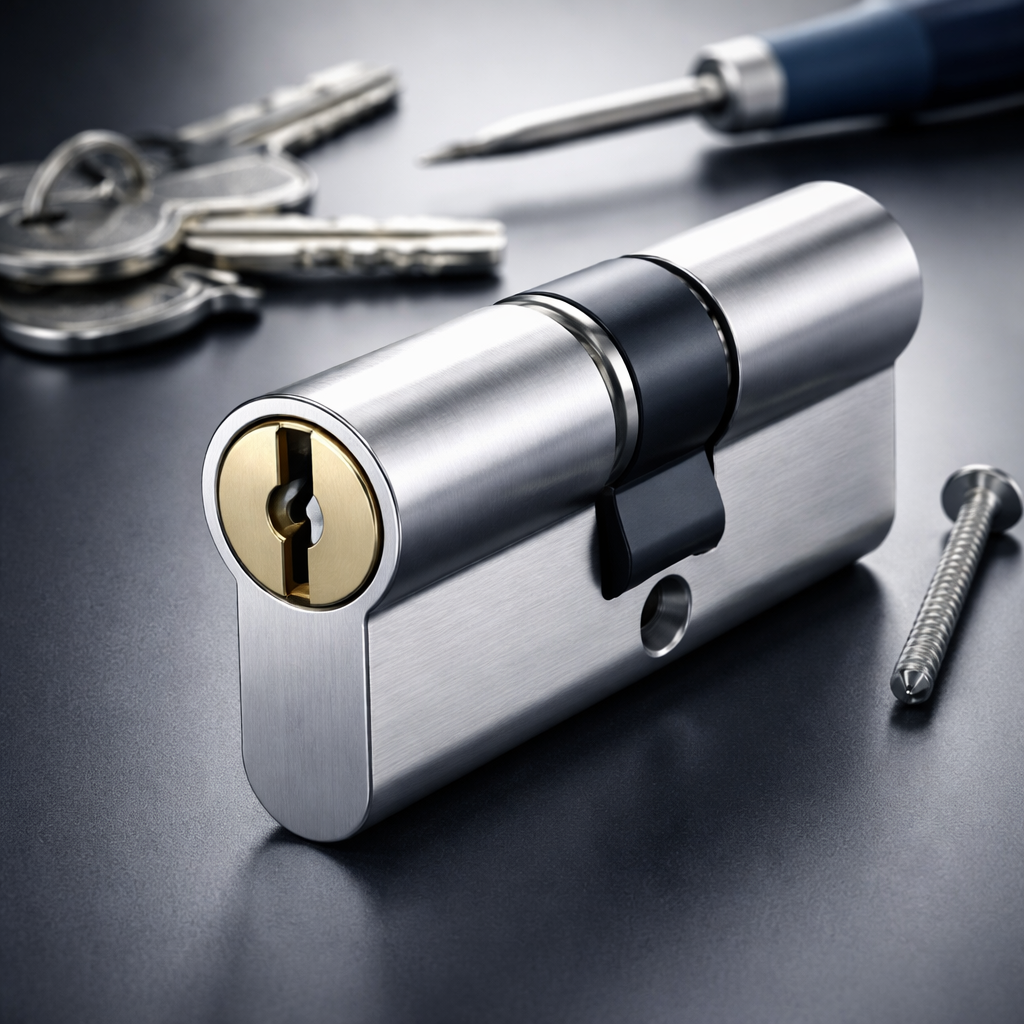

Ein Schließzylinder, oft einfach als Zylinder bezeichnet, ist das Herzstück jedes modernen Türschlosses. Er sorgt dafür, dass sich eine Tür nur mit dem passenden Schlüssel öffnen und schließen lässt. Die Auswahl des richtigen Schließzylinders ist entscheidend für die Sicherheit und Funktion deiner Tür.

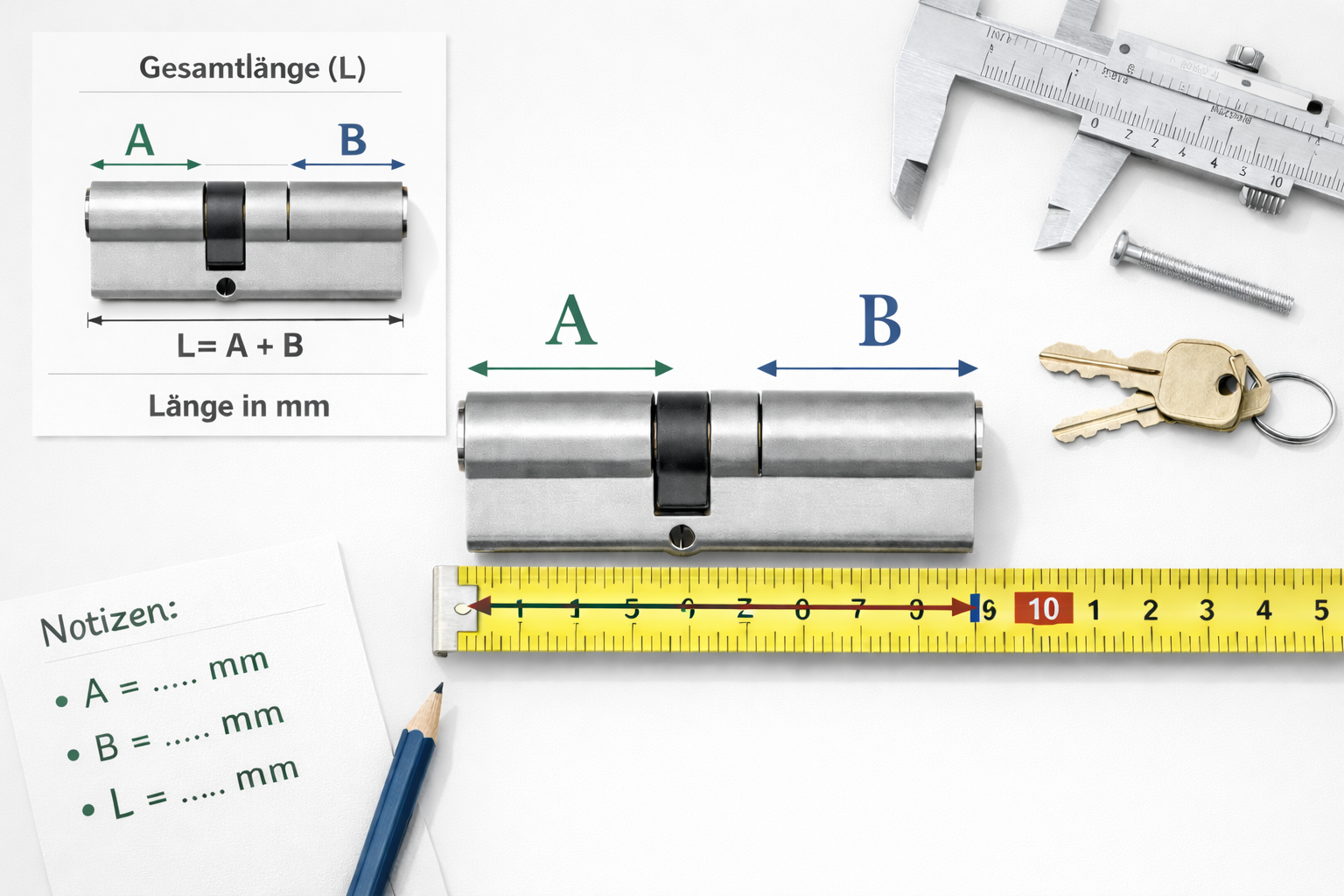

Die Größe eines Schließzylinders wird durch zwei zentrale Maße bestimmt: das Außenmaß (Länge A) und das Innenmaß (Länge I).

Das Außenmaß, auch als Länge A bezeichnet, misst die Distanz von der Mitte der Befestigungsschraube bis zur Außenseite der Tür.

Das Innenmaß, die sogenannte Länge I, reicht von der Mitte der Schraube bis zur Innenseite. Diese beiden Werte bestimmen, wie gut der Zylinder in das Türblatt passt und ob er bündig mit dem Türbeschlag abschließt.

Nur wenn die Maße exakt stimmen, funktioniert das Türschloss reibungslos und bietet optimalen Schutz vor Einbruch. Ein zu kurzer oder zu langer Zylinder kann nicht nur die Bedienung erschweren, sondern auch die Sicherheit der Tür beeinträchtigen. Deshalb ist es wichtig, beim Kauf eines neuen Schließzylinders immer auf die korrekten Zylindermaße zu achten. In der Regel werden die Maße als Kombination aus Innen- und Außenmaß angegeben, zum Beispiel 30/40 mm. So findest du schnell den passenden Zylinder für deine Tür und sorgst für ein sicheres Zuhause.

Ein zu kurzer Schließzylinder ragt nicht bündig aus der Tür und lässt sich schwer bedienen. Ein zu langer Zylinder steht heraus und bietet Einbrechern eine einfache Angriffsfläche. Daher ist die korrekte Länge entscheidend für Sicherheit und Komfort. Dafür muss man den Schließzylinder richtig messen. Was ist dafür nötig?

Benötigte Werkzeuge für einen Schließzylinder

• Maßband oder Lineal
• Schraubenzieher (um die Befestigungsschraube zu lösen)

Schritt-für-Schritt-Anleitung zum Messen - mit und ohne Beschlag mit Kernziehschutz

1. Alten Schließzylinder ausbauen
2. Tür öffnen. Befestigungsschraube an der Türkante (unterhalb des Riegels) herausschrauben. Schlüssel in den Zylinder stecken und leicht drehen, bis sich der Türzylinder herausziehen lässt.
3. Mittelpunkt ermitteln
4. Der Mittelpunkt ist die Position der Befestigungsschraube. Von hier aus misst du nach links und rechts.
5. Innenmaß messen
6. Lege das Lineal an den Mittelpunkt und messe bis zur Innenseite der Beschlagkante, um die Schliesszylinderlänge zu erfahren
7. Außenmaß messen
8. Wiederhole den Schritt auf der Außenseite der Tür.
9. Maße kombinieren
10. Die beiden Werte ergeben die Zylindergröße (z. B. 30/35 mm). Das erste Maß steht immer für die Innenseite, das zweite für die Außenseite.

Wichtiger Tipp bei Kernziehschutz

Bei einem Sicherheitsbeschlag mit Kernziehschutz ist es absolut entscheidend, dass der Türzylinder bündig oder minimal zurückversetzt im Beschlag sitzt. Schon wenige Millimeter Überstand machen den Schutz unwirksam.

Tipp: Sicherheit beachten

• Der Schließzylinder sollte maximal 1–2 mm über den Türbeschlag hinausstehen.
• Für mehr Schutz empfiehlt sich ein Profilzylinder mit Not- und Gefahrenfunktion, sodass die Tür auch von außen geöffnet werden kann, wenn innen ein Schlüssel steckt.

Schließzylinder im eingebauten Zustand richtig ausmessen

Nicht immer möchte man den alten Schließzylinder erst ausbauen, um die Länge zu ermitteln. Zum Glück kann man die Maße auch im Zustand bestimmen, wenn der Zylinder noch eingebaut ist – selbst bei Türen mit Sicherheitsbeschlag.

Warum im eingebauten Zustand messen?

• Zeitersparnis: Kein Ausbau notwendig.
• Tür bleibt jederzeit verschließbar.
• Besonders praktisch bei Mietwohnungen oder wenn man sich unsicher fühlt.

So misst du den Schließzylinder wenn er eingebaut ist

1. Befestigungsschraube als Bezugspunkt:

Die Befestigungsschraube befindet sich an der Türkante, unterhalb des Riegels. Sie markiert den Mittelpunkt des Zylinders.

2. Innenmaß messen

• Vom Mittelpunkt der Schraube bis zur Innenkante des Beschlags messen.
• Lineal oder Maßband so anlegen, dass du wirklich bündig am Beschlag misst.

3. Außenmaß messen

• Vom Mittelpunkt bis zur Außenkante des Beschlags messen.
• Bei Kernziehschutz: Unbedingt die Außenfläche des Schutzbeschlags als Endpunkt nehmen, nicht den Schließzylinder selbst!
• Wichtig: Der neue Zylinder darf später nicht überstehen – er sollte maximal 0–1 mm zurückgesetzt sitzen.

4. Maße kombinieren

Innenmaß + Außenmaß ergeben die richtige Länge, z. B. 35/35 mm oder 30/40 mm.

Typische Fehler beim Messen im eingebauten Zustand

• Ohne Kernziehschutz: Viele messen nur bis zum sichtbaren Zylinderende statt bis zum Beschlagrand → Ergebnis: Zylinder zu kurz.
• Mit Kernziehschutz: Häufig wird bis zum vorstehenden Zylinder gemessen → Ergebnis: Zylinder zu lang, Schutzwirkung geht verloren.

Einfacher messen mit der FEPS Tool Zylindermesslehre FE-ML001

Wer regelmäßig Schließzylinder misst oder ganz sicher gehen möchte, greift zur Zylindermesslehre FE-ML001 von FEPS Tool.

Vorteile:

• Schnelles und präzises Ablesen der Maße
• Kein Ausbauen des alten Zylinders notwendig
• Ideal für Türen mit Kernziehschutz-Beschlag, da die Lehre direkt am Beschlag angesetzt werden kann
• Robustes Werkzeug, auch für Handwerker geeignet

Anwendung:

1. Messlehre an der Befestigungsschraube anlegen.
2. Innenmaß und Außenmaß direkt an der Skala ablesen.
3. Werte kombinieren – fertig!

Ein Schließzylinder messen ist einfach, wenn man weiß, worauf es ankommt. Wichtig ist, vom Mittelpunkt der Befestigungsschraube zu messen und die Maße für innen und außen separat zu notieren.

Wer diese Anleitung befolgt, findet schnell den passenden Zylinder für seine Tür und erhöht damit Komfort und Sicherheit.

Wer eine Tür mit Beschlag und Kernziehschutz hat, sollte besonders sorgfältig vorgehen und sicherstellen, dass der Zylinder nicht übersteht. Auch im eingebauten Zustand lässt sich ein Schließzylinder zuverlässig ausmessen. Wichtig ist, immer vom Mittelpunkt der Befestigungsschraube auszugehen und bis zum Beschlagrand zu messen. So findest du die passende Zylinderlänge – ohne Ausbau und ohne Risiko.

Mit der richtigen Länge erhöhst du Komfort und Sicherheit und schützt deine Tür zuverlässig vor Einbruchsversuchen.
